Teplovzdušná pec s ventilátorom - 20 kW

Podrobný popis

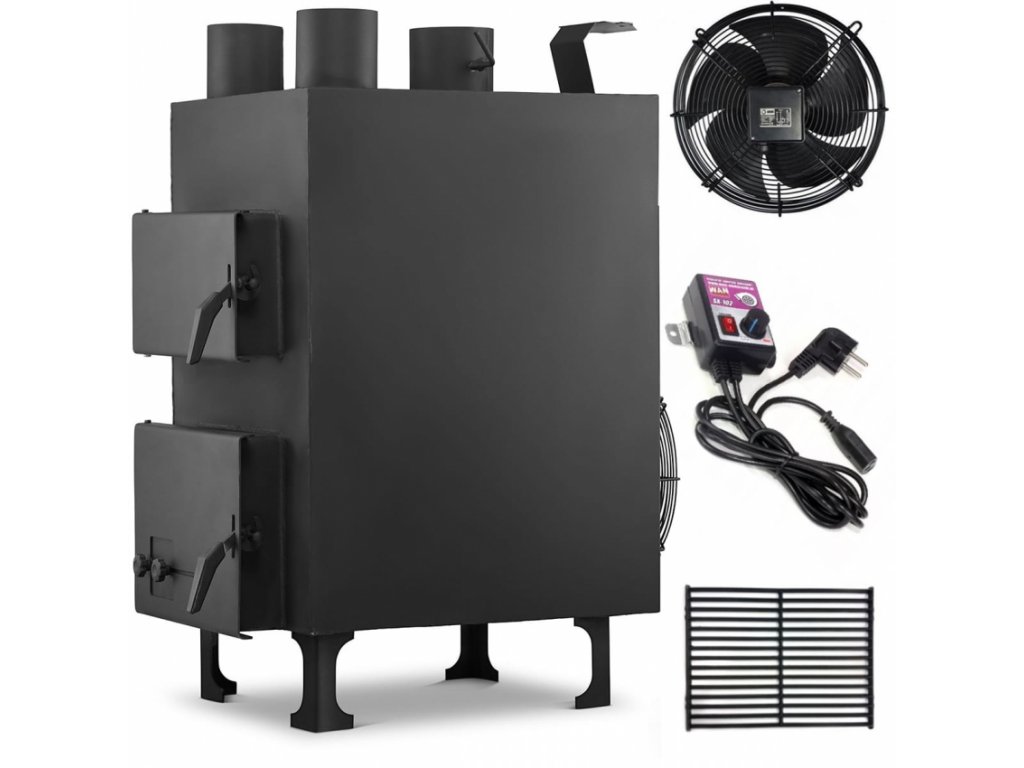

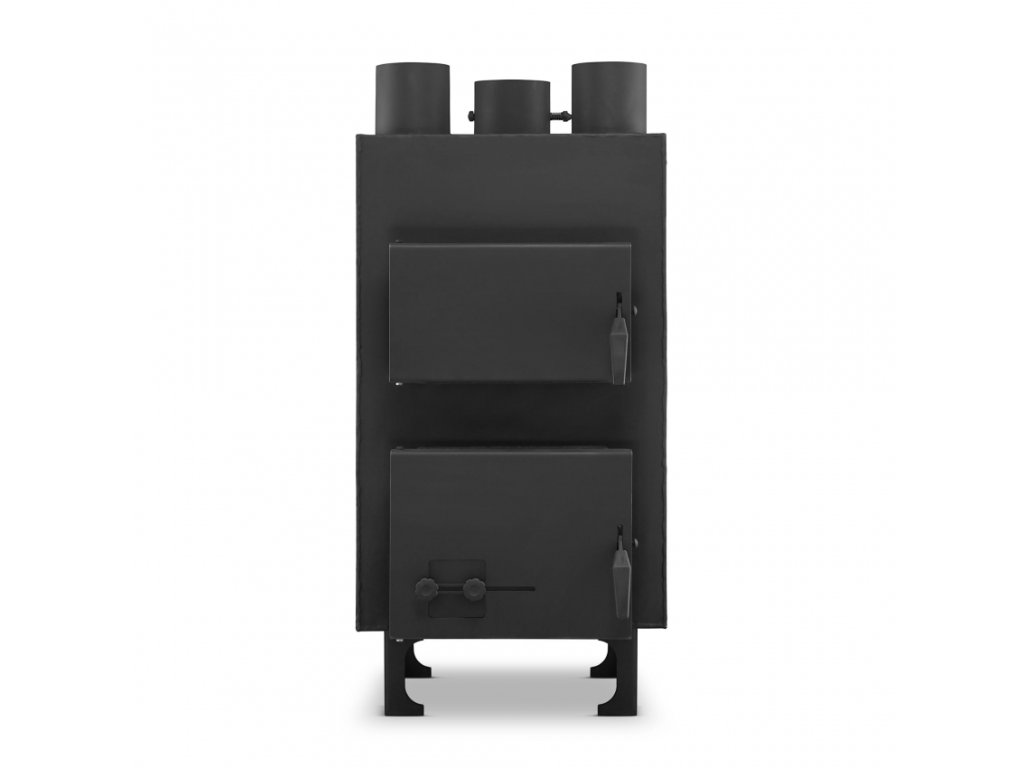

Teplovzdušná pec s ventilátorom PN - 2 / 20 kW

Tento typ kachlí na pevné palivo je vďaka svojej konštrukcii a vysokej účinnosti vhodný na vykurovanie priemyselných hál, skladov, dielní, skleníkov, hospodárskych priestorov a v neposlednom rade aj obytných priestorov.

Krbové kachle PN-2 / 20 kW sú vhodné na spaľovanie prakticky všetkých palív (uhlie, brikety, drevo). Po zapálení sa kachle veľmi rýchlo zahrejú a začnú vyfukovať teplý vzduch. Kúrenie koksom sa neodporúča kvôli možnému zničeniu liatinového roštu.

 Kachle majú priestrannú spaľovaciu komoru s rozmermi: šírka - 380 mm x hĺbka: 450 mm x výška: 500 mm, ktorá pojme tuhé palivo na mnoho hodín horenia. Steny ohniska sú obložené hrubými šamotovými tehlami ( 3 cm), ktoré chránia steny ohniska a akumulujú teplo.

Ako to funguje? Celé teleso kachlí je obklopené veľmi účinným vzduchovým plášťom, v ktorom sa vzduch ohrieva a potom sa prostredníctvom systému kanálov dopravuje do dvoch vývodov vzduchu s priemerom fi = 120 mm umiestnených v hornej časti kachlí. Prietok a tlak vzduchu zabezpečuje účinný a tichý axiálny ventilátor s priemerom Ø 300 mm a výkonom 2910 m3/h. Ohnisko má veľký liatinový rošt s rozmermi 210 x 300 mm.

Technické parametre:

• Nominálny vykurovací výkon: 20,00 kW
• maximálny vykurovací výkon: 23,00 kW / cca 230 m2
• príslušenstvo : axiálny ventilátor s otáčkami: 1380 ot/min a výkonom: 2910 m3/h
• regulátor na plynulú reguláciu otáčok ventilátora
• inovatívna konštrukcia vzduchového plášťa úplne obklopujúceho pec pre maximálnu účinnosť
• nezničiteľná pec - kompletne vyrobená z certifikovaných kotlových platní p265gh a 16M06 s hrúbkou #6 mm a #10 mm
• veľký deflektor znižuje spotrebu paliva až o 30 %
• Trieda energetickej účinnosti: A.
• Index energetickej účinnosti: 110
• Čistá hmotnosť: 160 kg
• Celková hmotnosť: 180 kg
• Obloženie: 12 veľkých šamotových tehál
• vymeniteľný veľký liatinový rošt
• povrch kachlí ošetrený certifikovanou ohňovzdornou farbou, ktorá chráni pred koróziou a dodáva estetický vzhľad
• pevná konštrukcia
• veľká spaľovacia komora
• veľké prikladacie dvierka
• návod na použitie
• Účinnosť: 72,00 %
• Emisie CO pri 13 % O2: <0,5
• Teplota spalín: 292,30 °C
• Spotreba paliva približne: 1,50 kg/h
• Vzdialenosť od horľavých častí: > 1,20 m
• Typ paliva: odporúčané tvrdé drevo s vlhkosťou ≤20 % * mg/Nm3, brikety, uhlie len ako doplnok do 10 %.

Bezpečnosť a certifikácia

• CE: ÁNO / umiestnené na typovom štítku
• spĺňa normu: EN13240: 2006

Rozmery:

• Vonkajšie rozmery: celková šírka: 485 mm x celková hĺbka: 790 mm x celková výška: 1030 mm
• rozmery ohniska: šírka: 380 mm x hĺbka: 450 mm x výška: 500 mm
• rozmery horných dvierok (3 a 4 mm plech): šírka: 365 mm x výška: 210 mm
• rozmery spodných dvierok (3 a 4 mm plech): šírka: 365 mm x výška: 295 mm
• Rozmery horného nakladacieho otvoru: šírka: 285 mm x výška: 195 mm
• rozmery spodného podávacieho otvoru: šírka: 285 mm x výška: 265 mm
• rozmery liatinového roštu: šírka: 210 mm x hĺbka: 300 mm
• priemer výstupu horúceho vzduchu: Ø 120 mm
• priemer výstupu spalín: Ø 130 mm
• výška nôh: 140 mm

Technické parametre ventilátora

• typ ventilátora: axiálny
• materiál: oceľ (vrtuľa + kryt)
• priemer: Ø 300 mm
• napájanie: 230 V / 50 Hz
• motor: 4P
• spotreba energie: 0,30 A
• rýchlosť: 1380 otáčok za minútu
• prietok vzduchu: 2910 m3 /h
• Bezpečnosť: označenie CE + sieťová ochrana
